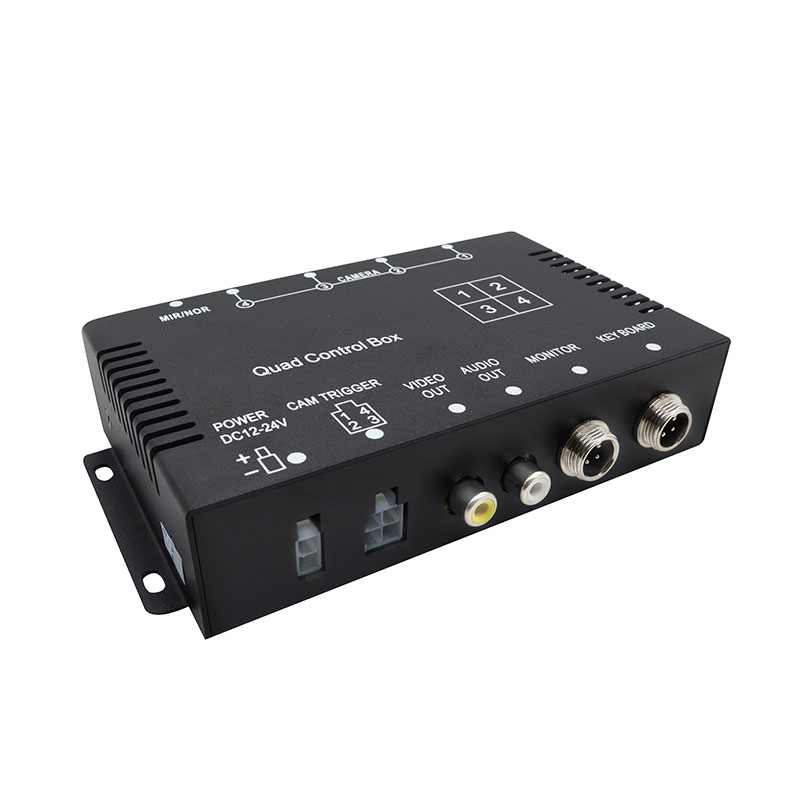

மல்டி-கேமரா காட்சி மற்றும் கேமரா மாறுதலுக்கான 4CH வாகன வீடியோ கட்டுப்பாட்டு பெட்டி

பல கேமராக்களை தனித்தனி கட்டுப்பாட்டு சாதனங்களுடன் நேரடியாக இணைப்பதற்குப் பதிலாக, கன்ட்ரோலர் ஒரு சிறிய யூனிட்டில் 4 கேமரா உள்ளீடுகளை வழங்குகிறது, இது வெவ்வேறு கேமரா காட்சிகளைத் தேர்ந்தெடுத்து வாகன மானிட்டர் மூலம் காண்பிக்க அனுமதிக்கிறது. கணினி நான்கு CVBS வாகன கேமராக்களை ஆதரிக்கிறது மற்றும் தேர்ந்தெடுக்கப்பட்ட இயக்க முறைமைக்கு ஏற்ப வீடியோ காட்சியை தானாகவே பிரிக்கலாம் அல்லது மாற்றலாம். ஒவ்வொரு கேமராவையும் தனித்தனியாகத் தூண்டலாம், அதே நேரத்தில் தூண்டுதல் சமிக்ஞை செயல்படுத்தப்படும்போது கணினி தானாகவே தொடர்புடைய கேமராவை முழுத் திரையில் காண்பிக்கும்.  ஒவ்வொரு சேனலும் சுயாதீனமான கண்ணாடி / இயல்பான பட அமைப்புகளை ஆதரிக்கிறது, இதனால் கணினி வெவ்வேறு கேமரா நிறுவல் நிலைகளுக்கு ஏற்றதாக அமைகிறது. ஒரு தூண்டுதல் சமிக்ஞை ரத்துசெய்யப்பட்ட பிறகு, முந்தைய காட்சி நிலைக்குத் திரும்புவதற்கு முன், சிஸ்டம் படத்தைத் திரும்பப் பெறுவதை சுமார் 2 வினாடிகள் தாமதப்படுத்தலாம். இது வாகன கேமரா மாறுதல், பின்புறக் காட்சி கேமரா அமைப்புகள், மல்டி-கேமரா கண்காணிப்பு மற்றும் வணிக வாகன வீடியோ அமைப்புகளுக்கு தயாரிப்பு பொருத்தமானதாக அமைகிறது.

தயாரிப்பு அம்சங்கள்

1. 4CH மல்டி-கேமரா உள்ளீடு

கட்டுப்படுத்தி நான்கு CVBS கேமரா உள்ளீடுகளை ஆதரிக்கிறது, பல வாகன கேமராக்களை ஒரு வீடியோ கண்காணிப்பு அமைப்பில் ஒருங்கிணைக்க அனுமதிக்கிறது.

இது இணைக்கப்படலாம்:

• முன் கேமரா
• பின்புற பார்வை கேமரா
• இடது பக்க கேமரா
• வலது பக்க கேமரா

இது 4 கேமரா வாகன கண்காணிப்பு அமைப்புகளுக்கு ஏற்றதாக அமைகிறது.

2. தானியங்கி கேமரா மாறுதல்

தூண்டுதல் சமிக்ஞை செயல்படுத்தப்படும் போது, ​​தொடர்புடைய கேமரா தானாகவே முழுத்திரை காட்சிக்கு மாறலாம்.

இது போன்ற பயன்பாடுகளுக்கு இந்த செயல்பாடு பயனுள்ளதாக இருக்கும்:

• தலைகீழ் கேமரா செயல்படுத்தல்
• திரும்ப சமிக்ஞை கண்காணிப்பு
• பக்க கேமரா செயல்படுத்தல்
• கதவு அல்லது சிறப்பு வாகன கண்காணிப்பு

3. தனிப்பட்ட தூண்டுதல் கட்டுப்பாடு

ஒவ்வொரு கேமராவையும் தனித்தனியாகத் தூண்டலாம். வெவ்வேறு வாகன கட்டமைப்புகளுக்கு நெகிழ்வான கட்டுப்பாட்டை வழங்கும், தூண்டுதல் கம்பி அல்லது கைமுறை செயல்பாடு மூலம் நான்கு கேமரா சேனல்களில் ஏதேனும் ஒன்றை பயனர் தேர்ந்தெடுக்கலாம்.

4. கட்டமைக்கக்கூடிய கேமரா முன்னுரிமை

கணினி இதற்கான காட்சி முன்னுரிமை அமைப்புகளை ஆதரிக்கிறது: CAM1 / CAM2 / CAM3 / CAM4. பல தூண்டுதல் சிக்னல்களைப் பெறும்போது எந்த கேமராவிற்கு முன்னுரிமை கொடுக்க வேண்டும் என்பதை நிறுவி வரையறுக்க இது அனுமதிக்கிறது.

5. பல வீடியோ இணைப்பு விருப்பங்கள்

வீடியோ வெளியீடு இதன் மூலம் கிடைக்கிறது: RCA / 4P ஏவியேஷன் கனெக்டர். இது வெவ்வேறு வாகன மானிட்டர் மற்றும் கேமரா வயரிங் அமைப்புகளுடன் ஒருங்கிணைப்பதற்கான நெகிழ்வுத்தன்மையை வழங்குகிறது.

தயாரிப்பு அளவுருக்கள்

தயாரிப்பு வகை: D1 4CH வாகன வீடியோ கட்டுப்பாட்டு பெட்டி

கேமரா உள்ளீடு: 4CH CVBS

கேமரா தேர்வு: தனிப்பட்ட தூண்டுதல் / கைமுறை தேர்வு

காட்சி: முழுத்திரை தானியங்கி மாறுதல்

காட்சி முன்னுரிமை: CAM1 / CAM2 / CAM3 / CAM4

பட அமைப்பு: இயல்பான / கண்ணாடி

தூண்டுதல் செயல்பாடு: தனிப்பட்ட கேமரா தூண்டுதல்

திரும்ப தாமதத்தை தூண்டுதல்: தோராயமாக 2 வினாடிகள்

வீடியோ வடிவம்: பிஏஎல் / என்டிஎஸ்சி

ஆடியோ: ஆடியோ வெளியீடு ஆதரிக்கப்படுகிறது

சக்தி வெளியீடு: கேமராக்கள் மற்றும் LCDக்கு 12V

வேலை செய்யும் மின்னழுத்தம்: 9V–32V

பாதுகாப்பு: உயர் மின்னழுத்தம் / குறைந்த மின்னழுத்தம் / அதிக சுமை பாதுகாப்பு

வீடியோ வெளியீட்டு இணைப்பான்: RCA / 4P ஏவியேஷன்

பரிமாணம்: 155 × 87 × 32 மிமீ

விண்ணப்ப காட்சிகள்

1. டிரக் கேமரா அமைப்பு

கன்ட்ரோலர் முன், பின் மற்றும் பக்க கேமராக்கள் உட்பட, டிரக் கேமரா அமைப்புடன் பல கேமராக்களை இணைக்க முடியும்.

2. வணிக வாகன கண்காணிப்பு

ஒரு வாகன காட்சிக்கு பல கேமராக்கள் இணைக்கப்பட வேண்டிய வணிக வாகன வீடியோ கண்காணிப்பு அமைப்புகளுக்கு ஏற்றது.

பயன்பாடுகளில் பின்வருவன அடங்கும்:

• டெலிவரி டிரக்குகள்
• தளவாட வாகனங்கள்
• சேவை வாகனங்கள்
• பயன்பாட்டு வாகனங்கள்
• வணிக வேன்கள்
• பஸ் கேமரா அமைப்பு

4CH வீடியோ கன்ட்ரோலரை முன், பின் மற்றும் பக்க கண்காணிப்புக்காக பஸ் கேமரா அமைப்புகளில் ஒருங்கிணைக்க முடியும்.

3. கட்டுமான வாகனம்

வாகனத்தைச் சுற்றி பல கேமராக் காட்சிகள் தேவைப்படும் கட்டுமானம் மற்றும் சிறப்பு வாகனங்களுக்கு ஏற்றது.

எடுத்துக்காட்டுகள் அடங்கும்:

• டம்ப் லாரிகள்
• கான்கிரீட் கலவை லாரிகள்
• அகழ்வாராய்ச்சிகள்
• சக்கர ஏற்றிகள்
• சிறப்பு நோக்கம் கொண்ட வாகனங்கள்
• பின்புற காட்சி கேமரா அமைப்பு

ரிவர்ஸ் ட்ரிக்கர் இயக்கப்படும்போது, ​​பின்பக்க கேமராவை தானாகக் காண்பிக்க, கன்ட்ரோலரை பேக்கப் கேமரா கன்ட்ரோலராகப் பயன்படுத்தலாம்.

4. பல கேமரா கண்காணிப்பு அமைப்பு

பல கோணங்கள் தேவைப்படும் வாகனங்களுக்கு, பல கேமரா வீடியோ கன்ட்ரோலர் மையப்படுத்தப்பட்ட கேமரா மாறுதல் மற்றும் காட்சி நிர்வாகத்தை வழங்குகிறது.

வழக்கமான வாகன கேமரா கட்டமைப்பு

வழக்கமான 4 கேமரா வாகன அமைப்பு:

• CAM1 → முன் காட்சி கேமரா
• CAM2 → பின்புற காட்சி / காப்பு கேமரா
• CAM3 → இடது பக்கக் காட்சி கேமரா
• CAM4 → வலது பக்க காட்சி கேமரா

கட்டுப்பாடு:

தூண்டுதல் கம்பி / கைமுறை தேர்வு

காட்சி: தானியங்கி முழுத்திரை மாறுதல்

படம்: சாதாரண / மிரர் தேர்ந்தெடுக்கக்கூடியது

வீடியோ: CVBS

சக்தி: 9–32V

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: இந்த வீடியோ கட்டுப்பாட்டுப் பெட்டி எத்தனை கேமராக்களை ஆதரிக்க முடியும்?

கன்ட்ரோலர் 4 CVBS கேமரா உள்ளீடுகளை ஆதரிக்கிறது.

Q2: ஒவ்வொரு கேமராவையும் தனித்தனியாக இயக்க முடியுமா?

ஆம். ஒவ்வொரு கேமராவையும் தூண்டுதல் கம்பி மூலம் தனித்தனியாக தூண்டலாம்.

Q3: கேமரா தானாகவே முழுத் திரையில் காட்ட முடியுமா?

ஆம். தொடர்புடைய தூண்டுதல் சமிக்ஞை செயல்படுத்தப்படும் போது, ​​தேர்ந்தெடுக்கப்பட்ட கேமரா தானாகவே முழுத்திரை காட்சிக்கு மாறலாம்.

Q4: நான் கைமுறையாக கேமராவை தேர்ந்தெடுக்கலாமா?

ஆம். நான்கு கேமரா சேனல்களில் ஏதேனும் ஒன்றை கட்டுப்பாட்டு செயல்பாடு மூலம் தேர்ந்தெடுக்கலாம்.

Q5: ஒவ்வொரு கேமராவும் வெவ்வேறு கண்ணாடி அமைப்பைப் பயன்படுத்த முடியுமா?

ஆம். ஒவ்வொரு சேனலும் சுயாதீனமான இயல்பான அல்லது கண்ணாடி பட அமைப்புகளை ஆதரிக்கிறது.

Q6: எந்த வாகனங்கள் இந்தக் கட்டுப்படுத்தியைப் பயன்படுத்தலாம்?

இது டிரக்குகள், பேருந்துகள், வணிக வாகனங்கள், கட்டுமான வாகனங்கள், சிறப்பு வாகனங்கள் மற்றும் கடற்படை கேமரா அமைப்புகளுக்கு பயன்படுத்தப்படலாம்.

Q7: இது 24V வாகனங்களை ஆதரிக்கிறதா?

ஆம். வேலை செய்யும் மின்னழுத்தம் 9-32V ஆகும், இது 12V மற்றும் 24V வாகனப் பயன்பாடுகளுக்கு ஏற்றதாக அமைகிறது.

Q8: கட்டுப்படுத்தி PAL மற்றும் NTSC ஐ ஆதரிக்கிறதா?

ஆம். பிஏஎல் மற்றும் என்டிஎஸ்சி வீடியோ வடிவங்கள் இரண்டும் ஆதரிக்கப்படுகின்றன.

Q9: இது ஆடியோவை ஆதரிக்கிறதா?

ஆம். கட்டுப்படுத்தி ஆடியோ வெளியீட்டை ஆதரிக்கிறது.

Q10: தூண்டுதல் ரத்துசெய்யப்பட்ட பிறகு என்ன நடக்கும்?

தூண்டுதல் ரத்துசெய்யப்பட்ட பிறகு, முந்தைய காட்சி நிலைக்குத் திரும்புவதற்கு முன் படம் தோராயமாக 2 வினாடிகள் இருக்கும்.
